NOVACAT T Faucheuses traînées à disques
Quantité

DEMANDE DE DEVIS

  • Des solutions de financement et de crédit bail sur mesure. Des solutions de financement et de crédit bail sur mesure.
  • Une équipe de professionnels qualifiés pour vous accompagner dans votre développement. Une équipe de professionnels qualifiés pour vous accompagner dans votre développement.
  • Votre partenaire agriculture depuis 1905 Votre partenaire agriculture depuis 1905

Données techniques

 NOVACAT 307 T ED NOVACAT 307 T RCB NOVACAT 307 T ED COLLECTOR NOVACAT 307 T RCB COLLECTOR
AttelageSemi porté Semi porté Semi porté Semi porté
TimonTimon latéral Timon latéral Timon latéral Timon latéral
Poids1991 kg2051 kg2530 kg2545 kg
Largeur de travail3,04 m3,04 m3,04 m3,04 m
Largeur de transport3 m3 m3 m3 m
Hauteur de transport2,08 m2,08 m2,08 m2,08 m
Longeur de transport6100 mm6100 mm7200 mm7200 mm
Largeur du conditionneur2120 mm2120 mm2120 mm2120 mm
Vitesse de transmission1000 t/min1000 t/min1000 t/min1000 t/min
Disques de fauche7 pces7 pces7 pces7 pces
Couteaux14 pces14 pces14 pces14 pces
Puissance nécessaire75 ch75 ch75 ch75 ch
Rendement en surface3,6 ha/h3,6 ha/h3,6 ha/h3,6 ha/h
Patins d'usure5 pces5 pces5 pces5 pces
Patins d'usure rehaussés5 pces5 pces5 pces5 pces
Patins d'usure rehaussés intérieurs / extérieurs1 pces1 pces1 pces1 pces
Pneumatiques chariot transport340/55-16 340/55-16 340/55-16 340/55-16
Largeur d'andain mini. avec conditionneur1,9 m1,7 m--
Largeur d'andain max. avec conditionneur2,7 m2,5 m--
 NOVACAT 3007 T ED NOVACAT 3007 T RCB NOVACAT 3007 T RCB COLLECTOR NOVACAT 3507 T ED
AttelageSemi porté Semi porté Semi porté Semi porté
TimonTimon central Timon central Timon central Timon central
Poids2131 kg2190 kg2710 kg2206 kg
Largeur de travail3,04 m3,04 m3,04 m3,46 m
Largeur de transport3 m3 m3 m3,42 m
Hauteur de transport2,08 m2,08 m2,08 m2,08 m
Longeur de transport7560 mm7560 mm8600 mm7560 mm
Largeur du conditionneur2120 mm-2120 mm2540 mm
Vitesse de transmission1000 t/min1000 t/min1000 t/min1000 t/min
Disques de fauche7 pces7 pces7 pces8 pces
Couteaux14 pces14 pces14 pces16 pces
Puissance nécessaire75 ch75 ch75 ch85 ch
Rendement en surface3,6 ha/h3,6 ha/h3,6 ha/h4,2 ha/h
Patins d'usure5 pces5 pces5 pces6 pces
Patins d'usure rehaussés5 pces5 pces5 pces6 pces
Patins d'usure rehaussés intérieurs / extérieurs1 pces1 pces1 pces1 pces
Pneumatiques chariot transport340/55-16 340/55-16 340/55-16 340/55-16
Largeur d'andain mini. avec conditionneur1,9 m1,7 m-2,2 m
Largeur d'andain max. avec conditionneur2,7 m2,5 m-3,1 m
 NOVACAT 3507 T RCB NOVACAT 3507 T ED COLLECTOR NOVACAT 3507 T RCB COLLECTOR
AttelageSemi porté Semi porté Semi porté
TimonTimon central Timon central Timon central
Poids2286 kg2825 kg2890 kg
Largeur de travail3,46 m3,46 m3,46 m
Largeur de transport3,42 m3,42 m3,42 m
Hauteur de transport2,08 m2,08 m2,08 m
Longeur de transport7560 mm8600 mm8600 mm
Largeur du conditionneur-2540 mm-
Vitesse de transmission1000 t/min1000 t/min1000 t/min
Disques de fauche8 pces8 pces8 pces
Couteaux16 pces16 pces16 pces
Puissance nécessaire85 ch85 ch85 ch
Rendement en surface4,2 ha/h4,2 ha/h4,2 ha/h
Patins d'usure6 pces6 pces6 pces
Patins d'usure rehaussés6 pces6 pces6 pces
Patins d'usure rehaussés intérieurs / extérieurs1 pces1 pces1 pces
Pneumatiques chariot transport340/55-16 340/55-16 340/55-16
Largeur d'andain mini. avec conditionneur2,2 m--
Largeur d'andain max. avec conditionneur3 m--


Équipements de série

NOVACAT T
AttelageSemi porté
Type d'attelageAttelage inférieur par balancier
Catégorie d'attelageCat. II / 2
Cardanavec sécurité à friction
Profil du cardan1 3/8" 6 cannelures
Dispositif de protectionProtection frontale enroulable
Protections latérales repliables
Pneumatiques chariot transport340/55-16
Raccord hydraulique1 x 1 simple effet pour le repliage
1 x double effet pour le pivotement du châssis
1 x 1 simple effet pour le relevage des tapis
Branchement électrique1 x prise d'éclairage 7 pôles pour la signalisation avec éclairage
Autres équipements de sérieNotice d'utilisation
Catalogue pièces détachées
Couteaux de rechange
Clé de démontage des couteaux
Régulation manuelle de la vitesse du tapis COLLECTOR

Attelage

NOVACAT T COLLECTOR
NOVACAT T COLLECTOR


Le timon et le châssis porteur ont été conçus de sorte à résister parfaitement aux contraintes engendrées par des vitesses d'avancement très élevées. Les roues surdimensionnées apportent également leur contribution.

Timons robustes

Timon robuste
Timon robuste


La tête d'attelage en U cat. II avec ressorts de centrage permettant un débattement de +/- 30°. Le tracteur et la faucheuse peuvent suivre indépendamment de fortes irrégularités du terrain.

La béquille repliable et les supports de dépose du cardan, des flexibles et des câbles électriques facilitent l'attelage et le dételage. La disposition des câbles électriques et des flexibles hydrauliques dans le timon les protège efficacement et améliore le design.

Le pivotement hydraulique du timon avec verrouillage intégré permet un passage rapide de la position de transport à la position de travail avec un maintien efficace de la position. La commande de toutes les fonctions se fait par un distributeur simple effet et un double effet.

Timon central pour NOVACAT 3007 T et 3507 T

  • Le timon peut pivoter vers les 2 cotés,

  • permettant de faucher librement à gauche ou à droite.

Timon latéral
Timon latéral


Timon latéral sur NOVACAT 307 T

  • La variante simple et économique.

  • Avec l'option des volets groupeurs hydrauliques, le déport du timon peut être limité par un verrou.

Entraînement et châssis

Entraînement silencieux et endurant

Le train d'entraînement complet est d'origine Walterscheid. Il est prévu pour des puissances allant jusqu'à 132 kW/180 ch avec des fréquences d'entretien toutes les 250 heures.

Tête d‘attelage
Tête d‘attelage


Tête d‘attelage avec boîtier pivotant

L'attelage est rapide et facile aux bras de relevage. L'entraînement est possible à 1000 tr/mn ou 540 tr/mn par simple retournement du boîtier pivotant. Maniabilité totale grâce à un angle de pivotement illimité garantissant une sécurité totale, même en virage très serré.

Entraînement
Entraînement


Entraînement des modèles à timon central

Sur les modèles à timon central, l'entraînement passe par un boîtier pivotant, directement commandé par une barre fixée au timon, afin de conserver toujours le même angle de cardan.

  • La pompe hydraulique d'entraînement du tapis groupeur des versions COLLECTOR est fixée directement sur le boîtier d'entraînement du lamier.

  • L'entraînement du conditionneur se fait par courroies à partir du boîtier d'entraînement du lamier.

Entraînement
Entraînement


Entraînement des modèles à timon latéral

Sur les modèles à timon latéral, le cardan du timon se prend directement sur le renvoi d‘angle à 30°, fixé sur le boîtier d‘entraînement du lamier. Entraînement sans contrainte du lamier

  • Le boîtier d‘entraînement latéral répartit la puissance entre le lamier et le conditionneur.

  • Un double croisillon disposé dans le cône intérieur transmet sans contrainte le mouvement vers le lamier.

  • Les pignons baignent dans l‘huile.

Châssis porteur robuste

Géométrie de relevage
Géométrie de relevage


Géométrie de relevage particulièrement recherchée

Le groupe faucheur est suspendu sous le châssis porteur avec une mobilité totale. La cinématique de relevage spéciale offre un dégagement au sol inégalé, permettant le passage par dessus les gros andains, sans risque de les défaire. 500 mm pour des pneus de 350/50-16 ou de 550 mm pour des pneus de 11,5/80-15,3.

Relevage parallèle

L'utilisation de vérins compensés permet à l'huile, sortant du 1er vérin, d'alimenter le 2ème. Il en résulte un relèvement parfaitement parallèle sans utiliser de répartiteur de débit.

Débattement transversal
Débattement transversal


Grande plage de débattement transversal

La fixation particulière du groupe faucheur sur le bâti porteur lui confère une grande liberté de mouvement. Le groupe faucheur s‘abaisse en même temps que le châssis porteur tout en conservant sa capacité d‘adaptation au sol maximale.

Facilement réglable
Facilement réglable


Suspension du lamier performante

2 ressorts de suspension surdimensionnés et facilement réglables garantissant une pression optimale dans toutes les conditions

Adaptation au sol en 3 dimensions

Adaptation au sol
Adaptation au sol


La fixation totalement mobile du groupe faucheur sur le châssis porteur garantit une adaptation au sol en 3 dimensions.

  • La position très basse des bielles de fixation du lamier lui permet un passage aisé par dessus les inégalités du terrain.

  • Ces bielles sont munies de rotules.

  • Les bielles inférieures, en position légèrement montante coté lamier, garantissent un suivi parfait par dessus les contours.

  • Le tirant supérieur guide la partie supérieure du lamier en formant un quadrilatère.

Facilement réglable
Facilement réglable


La hauteur de coupe se règle facilement et rapidement au niveau du tirant supérieur. Un dispositif de verrouillage assure le maintien de la position définie Un indicateur de hauteur de coupe est intégré au verrou.

Les faucheuses traînées fauchent parfaitement dans toutes les parcelles, que ce soit sur terrains plats ou bosselés.

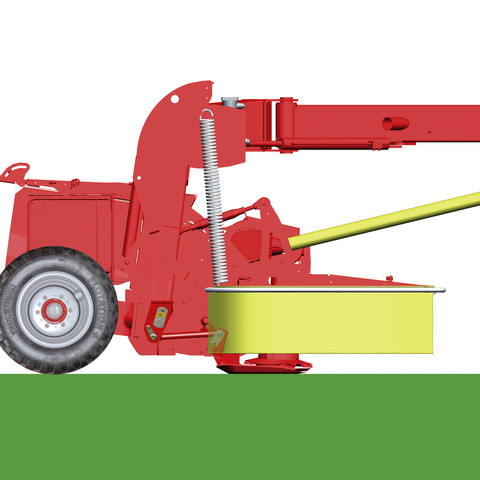

Débattement vertical
Débattement vertical

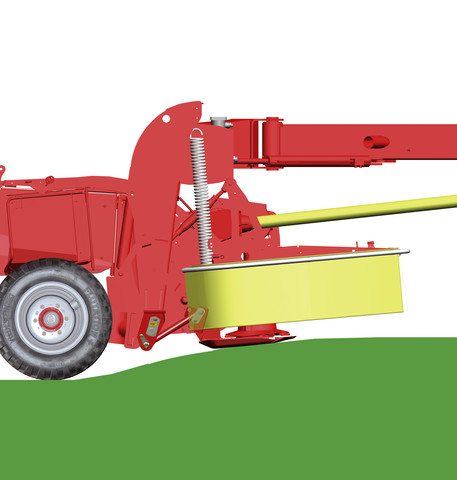

Débattement vertical vers le haut
Débattement vertical vers le haut

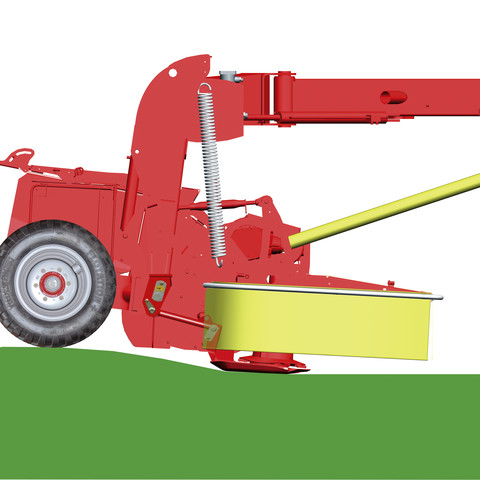

Débattement vertical vers le bas
Débattement vertical vers le bas


Débattement vertical

200 mm vers le haut avec basculement de +5°. 120 mm vers le bas avec basculement de -3°.

Lamiers PÖTTINGER

Le lamier constitue le coeur des faucheuses à disques. Les lamiers des faucheuses à disques NOVACAT sont conçus et produits dans l'usine principale de Grieskirchen - Un produit de qualité autrichienne. Qualité de coupe excellente, puissance requise minimale et grande robustesse sont les critères définissant parfaitement nos lamiers. Des détails réfléchis vous garantissent un fonctionnement fiable et prennent part à la très grande longévité.

Flux de fourrage optimal - Fourrage propre

Flux de fourrage optimal
Flux de fourrage optimal


La face avant arrondie et aplatie guide le lamier au dessus du sol sans efforts et sépare proprement le fourrage fraîchement coupé de la couche végétale. La capacité de transfert du fourrage a été améliorée avec la forme conique et aplatie des disques. Le fourrage s'évacue facilement et régulièrement et toute la puissance reste à disposition dans toutes les conditions d'utilisation. Les déboureurs intégrés assurent un dessus de lamier propre. PÖTTINGER garantit une fauche sans problèmes dans les descentes, même avec des pentes importantes.

Qualité de coupe parfaite

Lamier effilé
Lamier effilé


Le lamier très effilé ne mesure que 28 cm de large et offre ainsi des conditions idéales pour un suivi du sol parfait. Les couteaux passent très près de la face supérieure du lamier et du contre-couteau. Le recroisement optimisé assure une coupe propre et régulière.

Des détails qui vous vous enthousiasmer

Disques de fauche
Disques de fauche


Disques de fauche résistants

Les disques ovales et plats sont en acier à grains fins trempé. L'échange rapide des couteaux vous facilite l'entretien.

Cônes de transport
Cônes de transport


Cônes de transport en option

Ils améliorent le flux de fourrage et permettent la formation d'un andain.

Arbres
Arbres


Arbres robustes

Les arbres sont vissés sur les pignons et peuvent être remplacés à moindre coût.

Paliers robustes

Roulements à double rangée de billes à contact oblique équivalent à un écartement de 60 mm pour garantir une parfaite absorption des efforts.

Transmission de puissance sûre
Transmission de puissance sûre


Transmission de puissance sûre

Entraînement en ligne avec des diamètres presque identiques.

Il y a toujours deux dents en prise avec une largeur de 20 mm. Tous les pignons sont traités et polis, garantissant ainsi un fonctionnement silencieux et une grande longévité.

Patins résistants

Patins
Patins


Les patins larges et effilés en acier au bore trempé évitent l'accumulation de terre et absorbent les efforts. Une surface intérieure de lamier lisse avec des patins arrondis à l'extérieur et à l'intérieur garantit une excellente préservation de la couche végétale, même en prenant des virages serrés.

Patin d'usure
Patin d'usure


Des patins d'usure additionnels sont proposés en option pour protéger la face inférieure du lamier. Ces patins vissés se remplacent facilement en cas d'usure.

Patins surélevés
Patins surélevés


Des patins surélevés permettent d'augmenter la hauteur de coupe de 50 à 80 mm. La grande surface de contact et la forme arrondie limitent l'usure.

Qualité maximale

Lamier en acier de très haute qualité
Lamier en acier de très haute qualité


Le lamier est en acier de très haute qualité. Les tôles sont découpées avec grande précision au laser, soudées par robot et usinées par des centre d'usinage CNC ultra modernes et précis.

  • Le téton de maintien est vissé sur le disque. Si besoin, il peut être remplacé à moindre coût.

  • Le contre-couteau est coincé entre deux patins et par conséquent interchangeable.

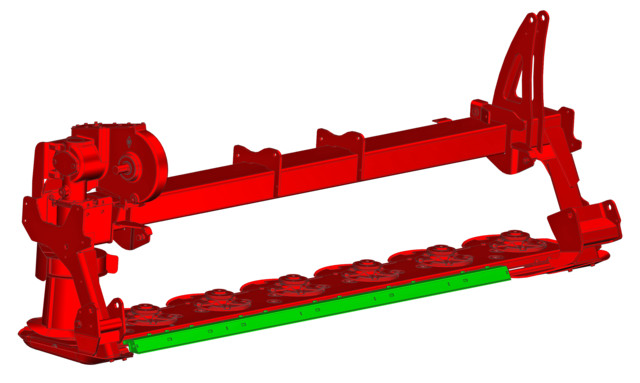

Lamiers HEAVY DUTY

Lamier
Lamier


Lamier en acier
Lamier en acier


En cas de présence importante de pierres, un renfort de lamier est proposé en option.

Echange rapide des couteaux

Echange rapide des couteaux
Echange rapide des couteaux


Le remplacement des couteaux est facile et rapide : repoussez le ressort de maintien vers la bas avec la clé et remplacez le couteau.

  • La lame de ressort robuste maintient de manière sûre le couteau.

  • Une utilisation intensive dans des conditions difficiles exige une qualité de couteaux exemplaire. PÖTTINGER utilise pour ses couteaux un acier de haute résistance.

  • La boite à couteaux permet un rangement pratique des couteaux de rechange.

Facilité d'entretien

Facilité d'entretien
Facilité d'entretien


L'accès au lamier est facilité grâce à la possibilité d'enrouler la protection avant. Toile de protection avant pouvant être enroulée.

  • Accès facile pour le remplacement des couteaux ou le nettoyage.

  • Largeur de transport réduite grâce à la possibilité de repliage des protections latérales, verrouillées par broche.

Construction simple
Construction simple


Construction modulaire pratique

Les vis et les paliers sont munis de joints pour une étanchéité absolue. Pignons et paliers constituent des modules démontables et les pignons intermédiaires se retirent facilement par les grandes ouvertures. Il n'existe rien de plus simple.

Conditionneur

Conditionneur à doigts ED

EXTRA DRY
EXTRA DRY


Le conditionneur EXTRA DRY a été développé en commun avec l'Institut Landtechnik IMAG-DLO de Wageningen (Hollande) en 1997 et reste encore toujours à l'avant garde aujourd'hui. Grâce à l'intensité de conditionnement réglable et l'épandage large, le fourrage sèche nettement plus vite.

Les doigts en V et en acier trempé garantissent un flux de fourrage continu et une grande longévité. Les doigts sont montés sur silentbloc et disposés en forme de spirale sur l'arbre du conditionneur. L'entraînement du conditionneur se fait par courroies à partir du boîtier d'entraînement du lamier.

Rotor à doigts
Rotor à doigts


L'accélérateur de séchage EXTRA DRY

Le rotor projette le fourrage contre le capot répartiteur réglable. Les déflecteurs réglables répartissent le flux de fourrage sur toute la largeur de fauche. La forme arrondie de la hotte du conditionneur favorise la dépose aérée et régulière du fourrage. Toutefois, la formation d'un andain reste possible grâce aux tôles d'andainage réglables.

Conditionneur
Conditionneur


Intensité du conditionnement

Le passage d'un conditionnement nuancé à un conditionnement intensif se fait par un levier réglable en 4 positions. La modification de la position du volet conditionneur influence l'intensité du conditionnement.

Conditionneur à rouleaux RCB

Conditionneur à rouleaux RCB
Conditionneur à rouleaux RCB


Des résultats positifs dans la production laitière ne sont possibles qu'avec des rations de base de haute qualité. Des valeurs nutritives élevées dans la ration de base augmentent la production laitière et diminuent la coût en compléments alimentaires. Pour les légumineuses, nous proposons le conditionneur à rouleaux éprouvé depuis de longues années.

Le conditionneur à rouleaux est adapté à la luzerne et aux légumineuses grâce à son conditionnement très mesuré. Les rouleaux s‘imbriquant l‘un dans l‘autre écrasent de manière uniforme les brins et déposent un andain régulier. Les profils bénéficient d'une disposition spiralée. Les deux rouleaux sont entraînés

Profil du conditionneur
Profil du conditionneur


Fiabilité et longévité

Le robuste tube central a un diamètre de 140 mm pour une épaisseur de 5,6 mm. Les rouleaux en polyuréthane sont vulcanisés sur le tube central. Leur diamètre est de 200 mm. Les profils sont plus durs que le caoutchouc et subissent ainsi moins d‘usure. Le graissage des chaînes sa fait automatiquement.

Entraînement fiable

  • Entraînement par courroie du rouleau inférieur avec transmission par chaîne vers le rouleau supérieur.

  • Le rouleau supérieur bénéficie d'une mobilité en hauteur réglable.

  • La pression de conditionnement est réglable des deux coté par ressort.

Regroupement des andains

La flexibilité est indispensable lors de la récolte. Le tapis groupeur COLLECTOR offre cette flexibilité dans la dépose de l'andain augmentant ainsi les performances de la faucheuse. 3 possibilités de dépose de l'andain répondent à toutes les exigences.

Tapis groupeur COLLECTOR

Tapis groupeur COLLECTOR
Tapis groupeur COLLECTOR


Souplesse d'utilisation

Au choix, vous avez la possibilité de déposer des andains individuels, des andains doubles ou d'épandre le fourrage sur toute la largeur.

La surface importante du tapis sans agraffe évite tout risque de bourrage, même en présence importante de fourrage. Les rouleaux d'entraînement sont bombés pour provoquer un centrage automatique du tapis. Un réglage centralisé de la tension facilite l'entretien. Un rouleau accélérateur, réglable en hauteur et proposé en option, permet de rapprocher encore plus les andains.

Entraînement
Entraînement


Centrale hydraulique indépendante

Le tapis est entraîné par une centrale hydraulique indépendante, soulageant ainsi l'hydraulique du tracteur. La pompe hydraulique prend le mouvement directement sur le boîtier d'entraînement du lamier.

  • L'entraînement du tapis se fait sans contraintes par des arbres cannelés.

  • La vitesse du tapis se règle au niveau d'un clapet régulateur de débit.

  • Un réglage électronique depuis le siège du tracteur est proposé en option.

Tapis groupeur COLLECTOR
Tapis groupeur COLLECTOR


NOVACAT T RC avec conditionneur à rouleaux

Un rouleau accélérateur, disposé derrière les deux rouleaux conditionneurs, assure un transfert parfait et sans perte du fourrage vers le tapis groupeur.

Les volets groupeurs à commande hydraulique offrent une solution économique pour regrouper les andains.

Volets groupeurs d'andains

2 longs volets, commandés hydrauliquement, dirigent le fourrage vers la droite ou vers la gauche de la faucheuse. Cela permet de rapprocher 2 andains au point de pouvoir les ramasser ensemble avec un pick-up large. Largeur du double andain : env. 3 m selon le type et la quantité de fourrage.

Sur les NOVACAT 307 T, le vérin des volets est branché sur le vérin du timon permettant ainsi de commander l'ensemble avec un seul distributeur DE. Un verrou mécanique limite le débattement du vérin du timon. Pour les NOVACAT 3007 T ED et NOVACAT 3507 T ED les volets sont commandés séparément et nécessitent un 2ème distributeur double effet.

Déjà vus

Electronique – ISOBUS
AmaPad
Gamme Puma
Puma Multicontroller
Barres de coupes
Ramasseurs
